Verticale automatische boorbalanceringsmachine met transmissieversnellingsraten
1Beschrijving van de uitrusting
Zero Dynamic's Verticale Automatische BoorbalansmachineHet is speciaal ontworpen voor de overbrengingsraten van de opdrachtgever en combineert de functies van automatische balansmeting en automatische boorcorrectie.De methode van balanscorrectie die hier wordt toegepast is verticaal boren.Deze apparatuur is zeer geschikt voor het meten en corrigeren van verticale balans in één vlak van verschillende producten, zoals drukplaten van autoclutches, katrolen, vliegwielen, waterpomprollen,remschijvenDe methode van balanscorrectie kan worden aangepast aan de specifieke behoeften van de klanten op basis van hun producten.
2. Technische parameters:
| Serie nummer. |
Detail van de post |
Parameterbereik |
| 1 |
Model van de uitrusting |
DLX16 |
| 2 |
Maximale massa van het werkstuk (kg) |
16 kg (inclusief armaturen) |
| 3 |
Werkstuk buitendiameter bereik of freesdiameter (A) |
Φ100-250 mm |
| 4 |
Maximale hoogte van het werkstuk (H) |
≤ 200 mm |
| 5 |
Diameterbereik van de drie-kaakclamper |
≤ 250 mm ((kan worden verhoogd tot ø450 mm) |
| 6 |
Maximale diameter van het werkstuk (zonder balanscorrectie) |
≤ 500 mm |
| 7 |
Maximale diepte van het boren |
≤ 10 mm |
| 8 |
Maximale boorhoek |
≤ 90 graden |
| 9 |
Gelijkmatig toerental |
≤ 1500 r/min (instelbaar) |
| 10 |
Spindelmotorvermogen |
2 kW ((servomotor) |
| 11 |
Vermindering van het onevenwicht |
≥ 90% |
| 12 |
Vermogen van de lasergraver (facultatief) |
50 W |
| 13 |
Minimaal haalbare restbalansverlies |
≤ 2 g.mm/kg |
| 14 |
Tijdcyclus van de apparatuur |
60-100s (de werkelijke cyclustijd wordt bepaald door het gewicht van het werkstuk en de aanvankelijke onevenwichtigheidswaarde) |
| 15 |
Buitenste afmeting van de apparatuur |
2000x1400x1040 mm |

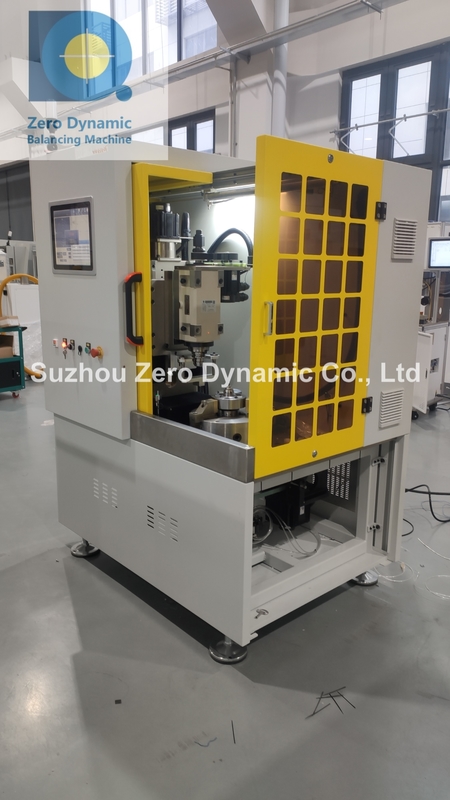

3Foto van de uitrusting:
4Hoofdkenmerken:
4.1 De balanceringsmachine is uitgerust met een merkservomotor van hoge kwaliteit.spindelServomotor zorgt voor een zachte start, een zachte stop, automatische positionering, stoppen en een vaste rotatie van het materiaal.De verticale servo is verantwoordelijk voor het regelen van de boordiepte.
4.2 Het spindellager en de belangrijkste elektrische onderdelen zijn geïmporteerde producten.
4.3 Een industriële stofzuiger is zodanig ingericht dat de ijzersplinters die tijdens het materiaalverwijderingsproces worden geproduceerd, worden weggezogen.
4.4 De hoofdmachine is voorzien van een gesloten beschermende deksel.
4.5 In de configuratie zijn een werklicht, een waarschuwingslicht, een gereedschapskist en gereedschappen voorzien.
4.6 De balanceringsmachine is uitgerust met een externe dubbele USB-interface en wordt geleverd met een USB-stick voor programma's, waardoor de testresultaten gemakkelijk kunnen worden geëxporteerd.
4.7 Het meetsysteem kan als optie "g" of "g.cm" weergeven.
4.8 Het heeft een uitgebreide tekst- en lichtwaarschuwingsfunctie en een foutbestendige functie.Het zal een alarm prompt geven wanneer het materiaal verwijderen is niet gekwalificeerd of het werkstuk overschrijdt de standaardHet kan verschillende parameters en gegevens registreren, zoals de start- en eindtijd van elk werkstuk in het balanceringsproces, het tekennummer van het product, het modelnummer, het werknummer van de bediener,waarde van het initiële onevenwicht, restbalanswaarde na het doorstaan van het materiaal - verwijderingskwalificatie, kwalificatiegrenswaarde en kwalificatiebeoordeling.de gegevens van het balanceringsproces kunnen via het MES-systeem naar de bovenste computer worden geüpload.
4.9 De armature is voorzien van een automatische compensatie van het middelpunt.
4.10 Het kan afzonderlijk de onbalanswaarde en de positie van het werkstuk detecteren, wat handig is voor handmatige bediening met één werkstuk.
4.11 Er is geen functioneel wachtwoord of hardware vergrendeling, waardoor de koper de apparatuur onder alle omstandigheden normaal kan gebruiken.
