Aangepaste dynamische rotorbalancering & uitloopdetectiemachine

1Beschrijving van de uitrusting

Zero Dynamic's aangepaste rotor dynamische balancering & runout detectie machine (model: XH-16QM)is een voor de militaire industrie aangepaste uitrusting, die functies voor het meten van het dynamische evenwicht van het werkstuk en het detecteren van het eindvlak en de radiële uitloop integreert.Deze apparatuur is geschikt voor dynamische balansdetectie van werkstukken met een gewicht ≤ 16 kg, met een diameter ≤ 360 mm, en een draagbereik van 40-400 mm. Voor de detectie van uitloop worden Keyence-lasersensoren met hoge snelheid en hoge precisie gebruikt,met een vermogen van meer dan 50 W,, voldoet aan de eisen van de klant voor dynamische balans en uitloopdetectie van het werkstuk.

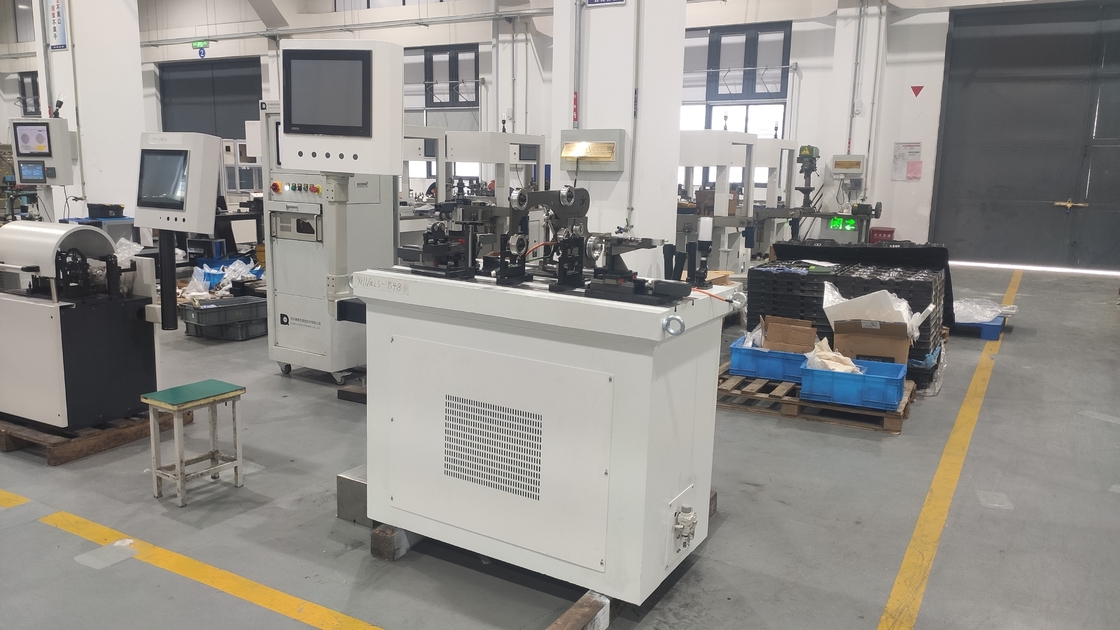

3Foto van de uitrusting:

4Hoofdkenmerken:

4.1 Op maat gemaakte dynamische balanceringssoftware kan op dezelfde interface gegevens van de dynamische balancering van het werkstuk en van de axiale en radiale uitloop weergeven.
4.2 De Keyence high-speed high-precision CCD laser sensor heeft kenmerken van hoge gevoeligheid, hoge resolutie en contactloosheid.
4.3 De apparatuur is uitgerust met een geavanceerd elektrisch meetsysteem dat verschillende meettechnieken bevat en zowel dynamische als statische balanceringswerkzaamheden kan uitvoeren;en biedt tot 10 verschillende soorten ondersteuningsmethoden.
4.4 De benaderingen voor het toevoegen of verwijderen van materiaal, alsmede de voor- en achteruitrotatiemethoden, kunnen flexibel worden aangepast.
4.5 De apparatuur maakt gebruik van een combinatie van meerdere kalibratiecoëfficiënten om de systeemgevoeligheid automatisch aan te passen, zodat er geen abrupte veranderingen optreden tijdens het schakelen van de versnellingen.
4.6 Dankzij de dubbele filtering van software en hardware en de hoge snelheid van de gegevenscompressie heeft de apparatuur een hoge meetsnelheid en een hoge meetnauwkeurigheid.
4.7 De radarkaartinterface toont de waarde en de hoek van het onbalans.
4.8 De gevoeligheid wordt automatisch ingesteld op basis van de signaalsterkte, waarbij de maximale aanwijzingsgevoeligheid van het meetsysteem 1 g·mm per vlak is.
