1Beschrijving van de uitrusting
Zero Dynamic's twee-station Automatic Vehicle Transmission Rotor, Car Gearbox Rotor Balancing Machineis een op maat gemaakte balanceringsmachine die geschikt is voor het meten van dynamische balancering in een dubbel vlak en voor automatische boorcorrectie van magnetische en niet-magnetische rotoren met een gewicht van 2-10 kg,met een diameter van de as van Φ25 tot 55 mm, stapeldiktes van 50-220 mm en rotorspanningen van 120-280 mm.
Zero Dynamic's twee-station Automatic Vehicle Transmission Rotor, Car Gearbox Rotor Balancing Machinede meest geavanceerde balanceringssoftware van Zero Dynamic en zachte balansmetingspodestalen, een precieze boor- en wegingsmodule, een zeer efficiënt draaimechanisme,en een krachtig chip-absorberend industrieel stofzuigerDe apparatuur is zeer geautomatiseerd en kan onder meer automatisch laden en lossen, intelligent identificeren van het werkstuk, automatisch nauwkeurig meten van de balans,correctie en hertesting, waarbij wordt gewaarborgd dat het voldoet aan de vraag naar productiecyclustijd van de opdrachtgever.
2. Technische parameters:
| Serie nummer. |
Detail van de post |
Parameterbereik |
| 1 |
Model van de uitrusting |
XH-8610AII |
| 2 |
Rotormassabereik |
2 tot 10 kg |
| 3 |
Rotorjournaal diameterbereik |
φ25·φ55 mm |
| 4 |
Dikte van de rotorstapel |
50-220 mm |
| 5 |
Ondersteuningsrotorspanning |
120-280 mm |
| 6 |
Laad- en losmethode |
Handmatig laden en lossen |
| 7 |
Afstand van het oppervlak van het schachtpunt tot het gewichtsverlagingsoppervlak |
50-160 mm |
| 8 |
Metingstijd van de balans |
10-16s |
| 9 |
Balanceringssnelheid |
900-2500 t/min |
| 10 |
Vermogen van de motor voor de balansmeting |
3 kW |
| 11 |
Accuraatheid van het balansaanduiding |
0.1 mg |
| 12 |
Toegestane materiaalsoort voor weging |
Aluminium, koper, roestvrij staal |
| 13 |
Diameterbereik van de boormachine |
4-10 mm |
| 14 |
Boormotorvermogen |
0.75 kW |
| 15 |
Minimaal haalbare residuele onevenwichtigheden |
≤ 0,2 g.mm/kg per zijde |
| 16 |
Verminderingsgraad van onbalans |
≥ 95% |
| 17 |
Balanceringsgraad van de apparatuur |
Beter dan G2.5 |
| 18 |
Totaal vermogen van de apparatuur |
17 kW |
| 19 |
Veiligheidsbeschermingsfunctie |
Bescherming van de fasesequentie, overbelastingbescherming, luchtdrukbewaking |
| 20 |
Productiecyclustijd |
60 tot 120 jaar |
| 21 |
Geluidswaarde |
≤ 80 dB |
| 22 |
Werkluchtdrukvereiste |
0.4-0.6MPa |
| 23 |
Werkspanning |
AC:380V extern |
| 24 |
Grootte van de apparatuur |
1500*1200*1800 mm |

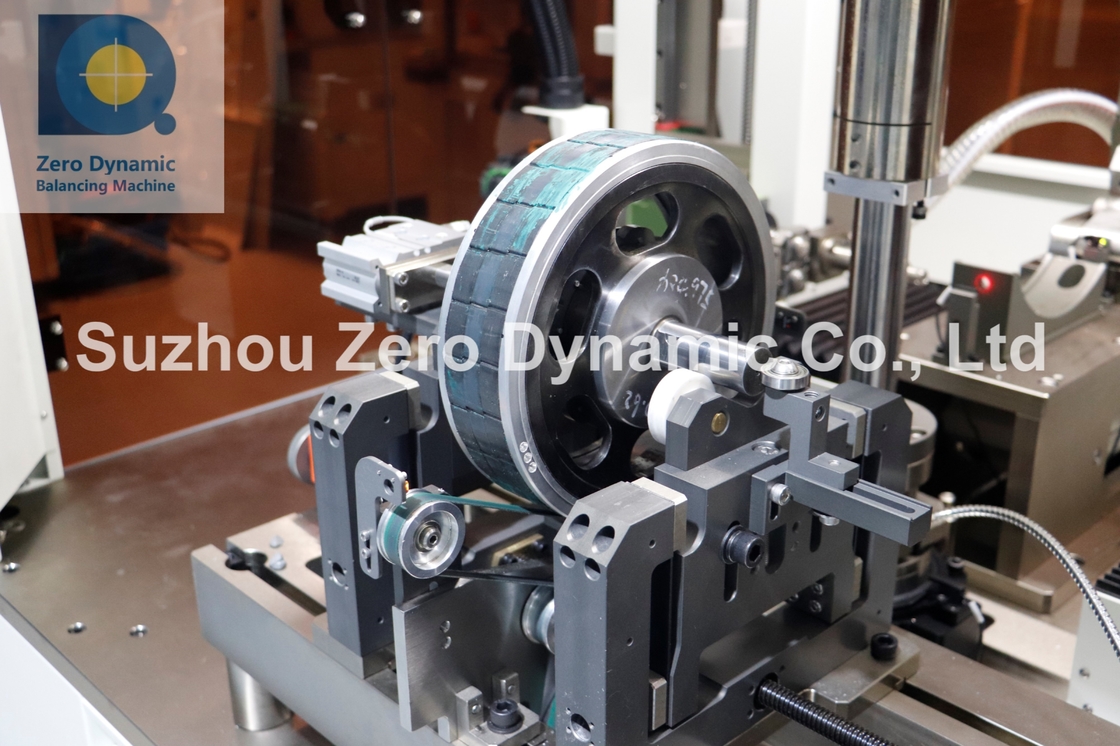

3Foto van de uitrusting:
4Hoofdkenmerken:
4.1 Deze automatische rotorbalanceringsmachine met twee stations bestaat uit een mechanisch karosserieframe met een hoge stijfheid, een toonaangevende balanceringssoftware, een elektrisch besturingssysteem,automatisch test- en balanscorrectieapparaat, chip-absorberende stofzuiger, redelijk veiligheidsbeschermingsmechanisme, enz.
4.2 Both stations have been installed with high-precision and quick-response sensors to detect in real time whether the workpiece is in place or not and whether the workpiece has been moved out after machining completed.
4.3 De apparatuur kan de werkstukken automatisch plaatsen, boren en wegens de door de balanceringssoftware berekende wanbalanswaarden en -hoeken rechtstreeks afwegen.Een hoogvermogend stofzuiger zorgt ervoor dat de boorsprietjes niet spatten.
4.4 De uitrusting omvat voornamelijk dynamische balanceringssoorten (aanvangspositie en hertestpositie), twee mechanismen voor het afwegen van de servo-aandrijfkop,een precisie-bevestigings- en bewegingssysteem en een stofzuiger,.
4.5 De belangrijkste structuur van de apparatuur is robuust en duurzaam, vervaardigd van hoogwaardige materialen om een langdurige stabiele werking te garanderen.
4.6 Het dynamische balanceringsmechanisme is uitgerust met precisie-vibratiesensoren die een hoge nauwkeurigheid van de metingen garanderen.
4.7 De boor- en afweegkracht wordt aangedreven door servomotoren en de snijmachine is gemaakt van gecementiseerd carbide, met dieptebeheersing en breukdetectie.
4.8 Het handhavingmechanisme wordt aangedreven door servomotoren om een nauwkeurige indexering en positiebepaling te garanderen.
4.9 De splijtzuiginstallatie voorkomt doeltreffend besmetting van de splijt en zorgt voor een schone werkomgeving.
5Over Zero Dynamic:
Suzhou Zero Dynamic Co., Ltd. is een toonaangevende Chinese fabrikant die zich sinds 2003 bezighoudt met volledig automatische balanceringsapparatuur en aanverwante trillingsmeting.
In de afgelopen 20 jaar heeft Zero Dynamic meer dan 100 soorten apparatuur ontwikkeld.vibrometer- en motorprestatie-testmachineWe hebben 3000+ klanten in China en in het buitenland bediend, waaronder vele wereldberoemde bedrijven zoals LG, Black&Decker, Nidec.,Huawei, Foxconn, Midea, Ecovas, Daikin, Lexy.
Nu (2024) heeft Zero Dynamic een fabriek van 10.000 vierkante meter en meer dan 120 medewerkers, waaronder een professioneel R & D-team van 30+ ingenieurs en 20+ debugging- en after-sales-team.
Als een belangrijke deelnemer in de Chinese dynamische balanceringsindustrie, blijft Zero Dynamic de ontwikkeling van nieuwe producten verhogen,en ontwikkelt zich actief in de nieuwe energiesector en in de lucht- en ruimtevaart en andere velden van dynamische balancering en intelligente productie, met als doel de klanten een betrouwbare en gevarieerde keuze aan producten te bieden.
6Waarom Zero Dynamic Balancing Machine kiezen?
6.1Hoogsnel en nauwkeurig.Zero Dynamic is goed in het ontwikkelen en produceren van allerlei balanceringsmachines, vooralmet een vermogen van niet meer dan 30 W. 20+ jaar ervaring in de industrie en 3000+ ervaring in klantenservice maken Zero Dynamic de beste nieuwe productontwikkelingscapaciteit.
6.2Een laag uitvalpercentage.De onderdelen van de apparatuur nemen beroemde merken aan: Mitsubishi, Schneider, SMC, Keyence, enz. Belangrijke onderdelen hebben patenten, een hoog veiligheidsbeschermingsniveau, stabiele balansprestaties, een levensduur van meer dan 10 jaar.
6.3Voldoende voorraad.Zero Dynamic heeft een fabriek van 10.000 m2 en meer dan 120 medewerkers, waaronder een professioneel R & D-team van 30+ ingenieurs, 20+ debugging en after-sales team.voor de meest voorkomende modellen van balanceringsmachinesZodra de bestelling is bevestigd, kunnen de balanceringsmachines in voorraad in gebruik worden genomen en binnen 1-2 weken worden verzonden.
6.4Perfecte after-sales service.Zero Dynamic heeft een after-sales service team van meer dan 20 mensen die onze klanten van harte dienen.Wij kunnen technische adviesdiensten verlenen.. Binnen de garantieperiode,Ons service team zal binnen 4 uur na ontvangst van het foutbericht van de klant een telefonische reactie geven en binnen 24 uur (binnen de stad) of 72 uur (andere steden of provincies) op de machinesite komenAls de fout niet kan worden opgelost, kan ons servicepersoneel alleen de site verlaten na goedkeuring van de klant.
